x86和x86_64架构的区别

32位最大寻址空间

x86是32位的架构，地址总线宽度为32位
理论可访问的最大寻址空间为2^32字节，约等于4GB
实际中，操作系统通常将其中一部分用于内核空间，用户态程序可用空间为2GB或者3GB
超过该限制的应用将无法在纯32位的系统中运行

但是渐渐的32位的架构不够我们的需求，所以64位就应运而生

64位最大寻址空间

x86_64是64位架构，地址总线宽度为64位
理论可以访问的最大寻址空间为2^64字节，约等于16EB（Exabytes）
当前主流的CPU实际支持48位至52位的虚拟地址，即最大寻址能力在256TB至4PB之间
用户进程可使用更大内存空间，适用于虚拟化、数据库、AI等高内存应用场景

x86下的寄存器

通用寄存器

EAX：累加器，用于算术和逻辑运算
EBX：基址寄存器，可用于访问内存中的变量
ECX：计数器，常用于循环和字符串操作
EDX：数据寄存器，用于乘除法指令中作为拓展位使用
ESI：源索引，用于字符串复制、数组访问等场景
EDI：目的索引，与ESI搭配使用
ESP：栈指针，始终指向栈顶
EBP：基址指针，用于建立函数的栈帧结构

分段寄存器

CS：代码段寄存器
DS：数据段寄存器
SS：栈段寄存器
ES、FS、GS：扩展段寄存器，用于额外访问内存或线程本地存储

分段机制在实模式和保护模式下意义不同，在现代系统中多数用于兼容目的或线程本地数据访问

特殊用途寄存器

EIP：指令指针寄存器，指向下一条将要执行的指令地址
EFLAGS：标志寄存器，用于记录算术、逻辑操作结果状态
ZF：零标志，结果是否为零
CF：进位标志，是否产生进位
OF：溢出标志，是否产生有符号溢出
SF：符号标志，结果是否为负

子寄存器

所有32位通用寄存器都可以拆分访问其低位部分

例如：

AX是EAX的低16位，AH是AX的高8位，AL是AX的低8位
同理BX->BH/BL，...

子寄存器常用于字节级别的数据处理，例如处理ASCII字符、I/O操作、传感器数据采集等

简单代码分析x86寄存器

#include <stdio.h>

int main() {
    int a = 10;
    int b = 20;
    int c = a + b;

    int arr[3] = {1, 2, 3};
    int i;

    for(i = 0; i < 3; i++)
        printf("arr[%d] = %d\n", i, arr[i]);
    return 0;
}

gcc -m32 -g -fno-pie -no-pie -o x86_test x86_test.c

layout regs

此时eax清空

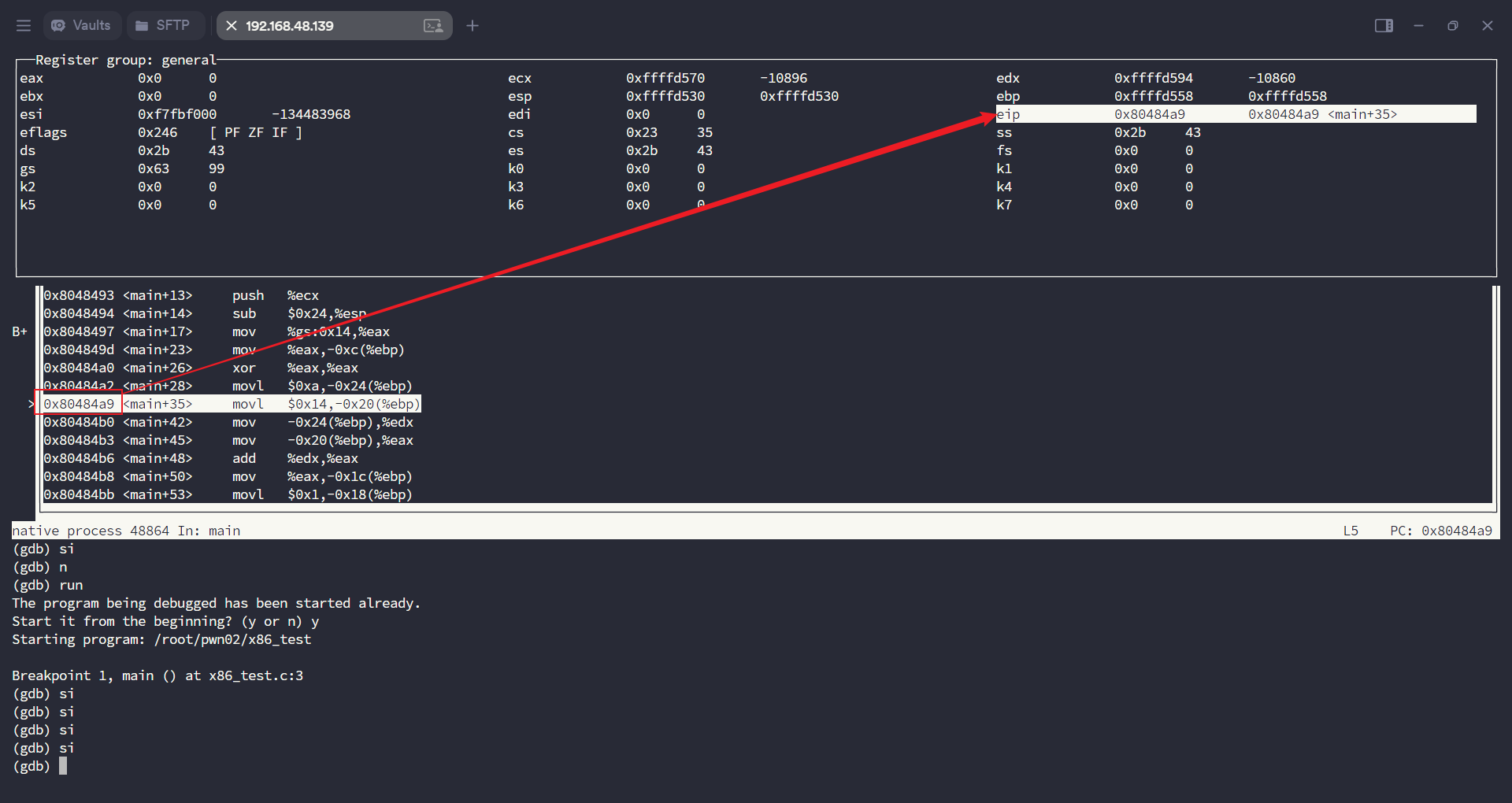

EIP：指令指针寄存器，指向下一条将要执行的指令地址

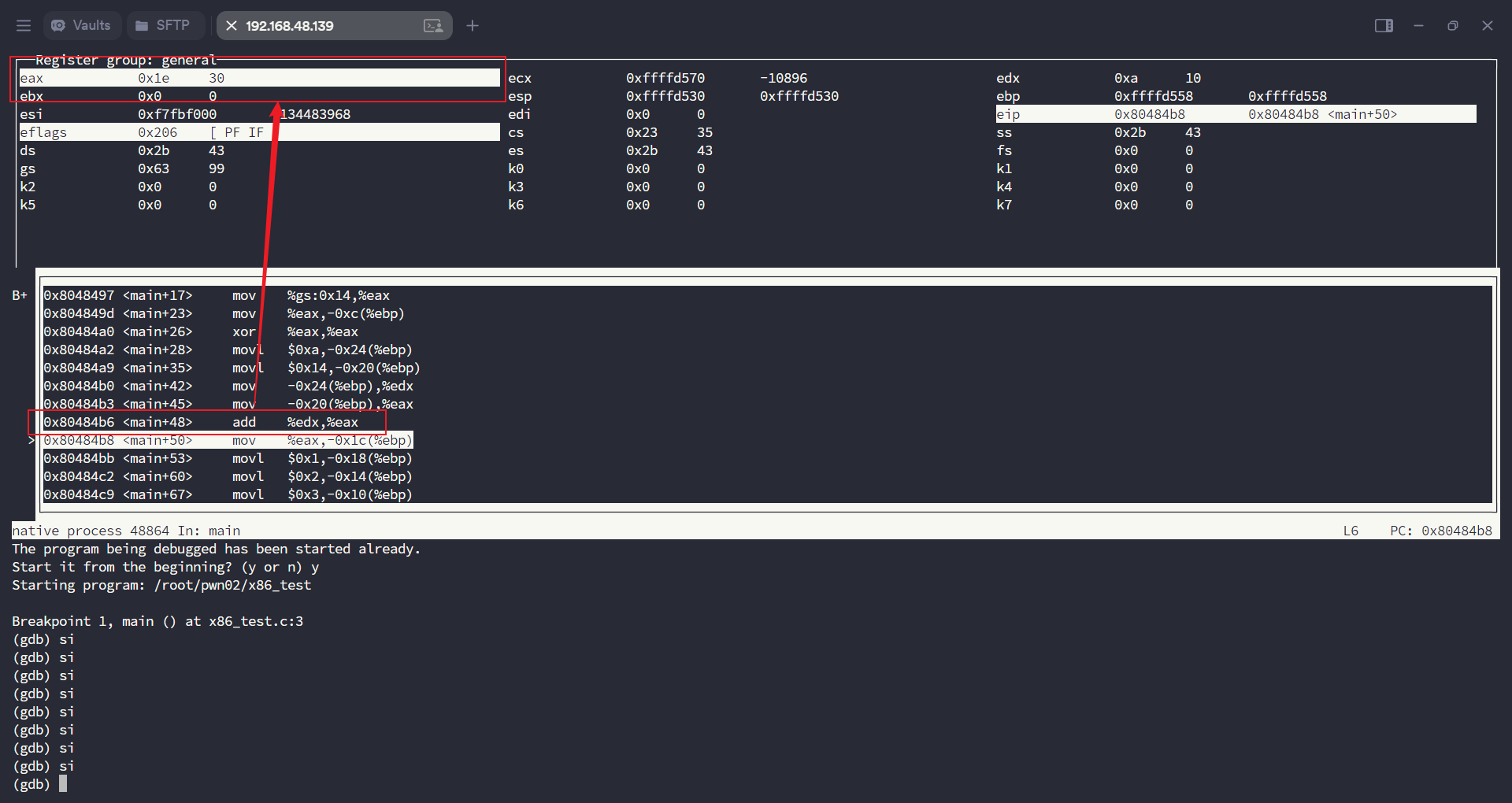

EAX：累加器，用于算术和逻辑运算（计算结果存储在eax）

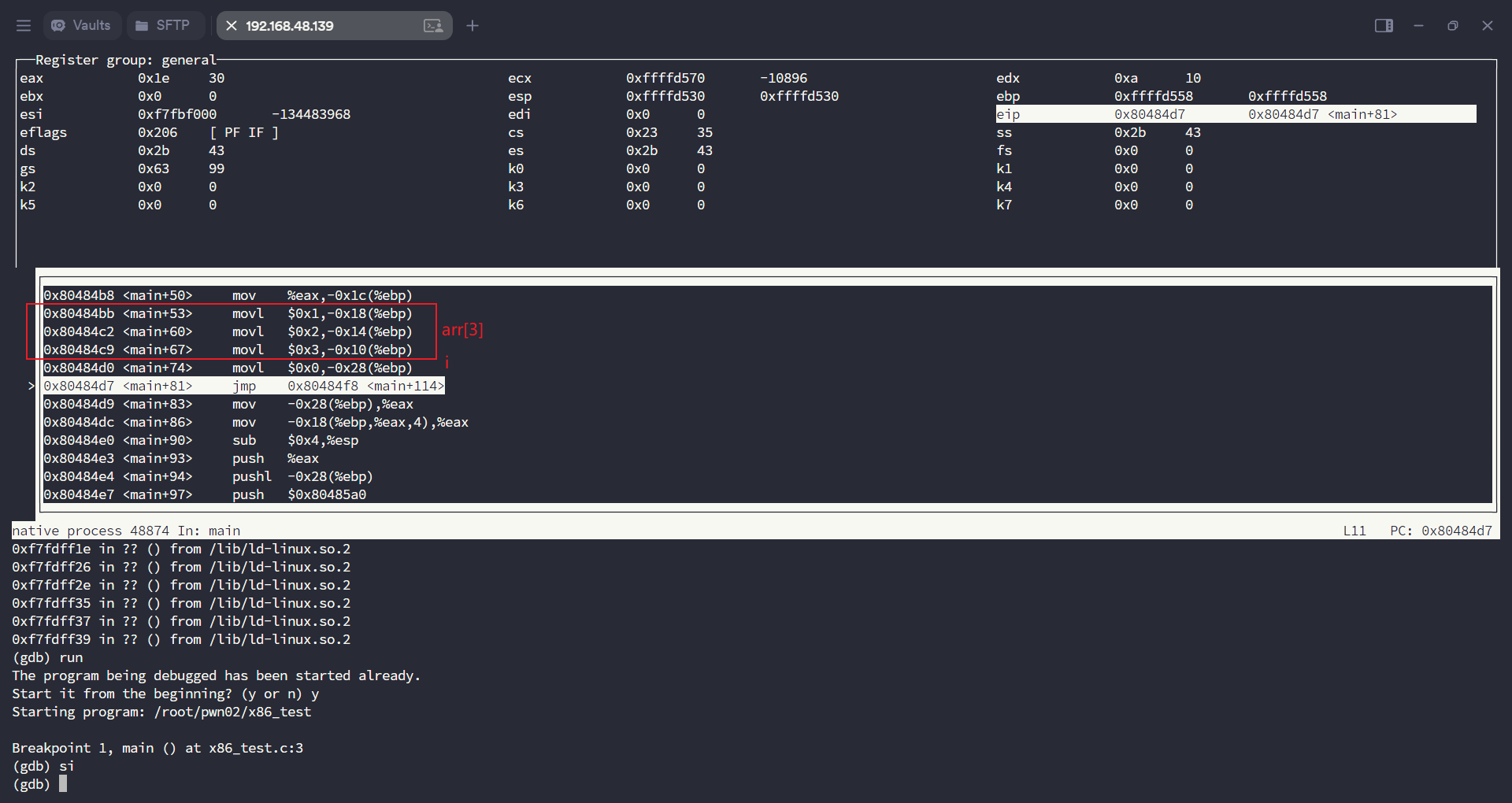

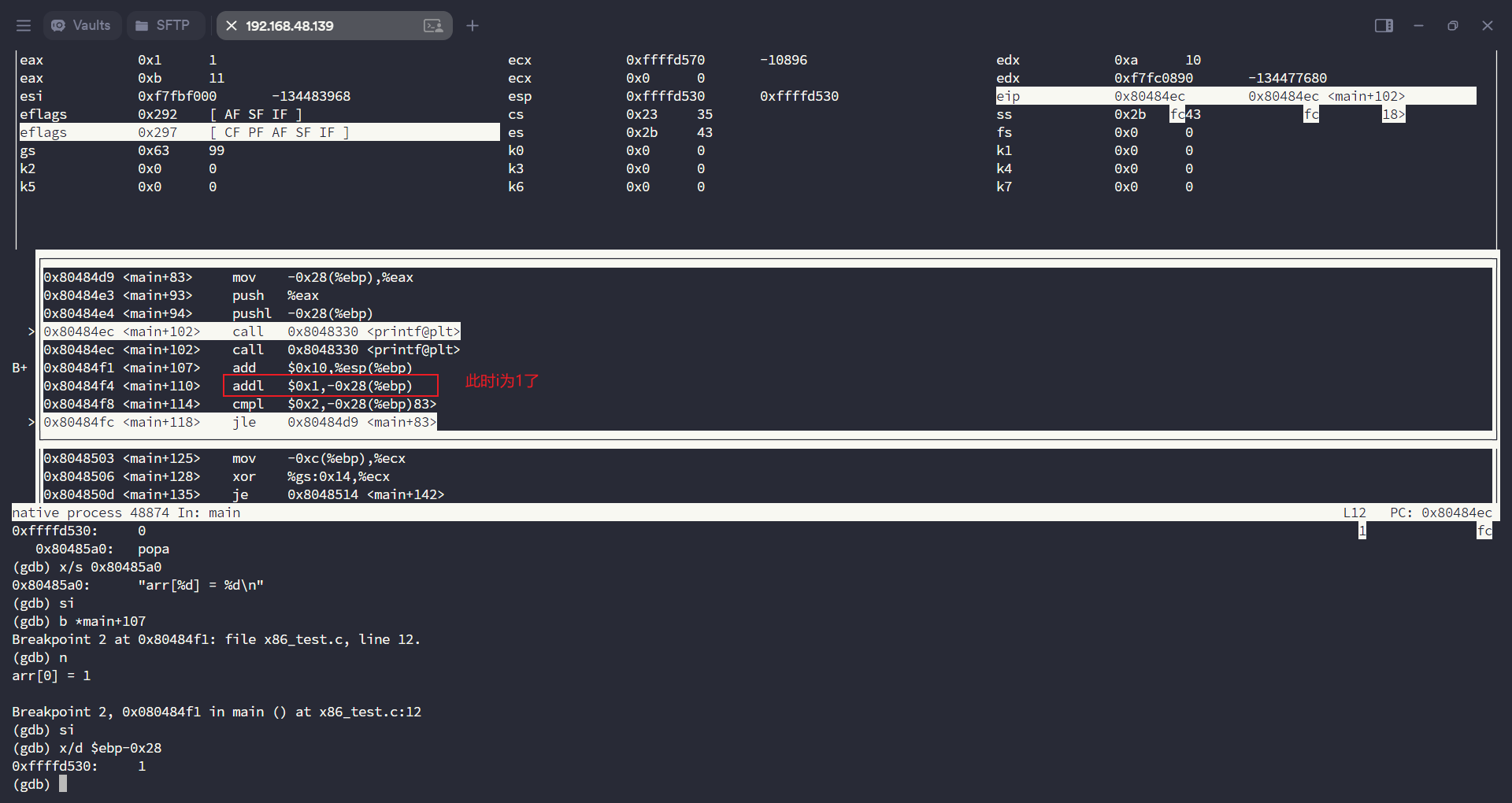

数组和i

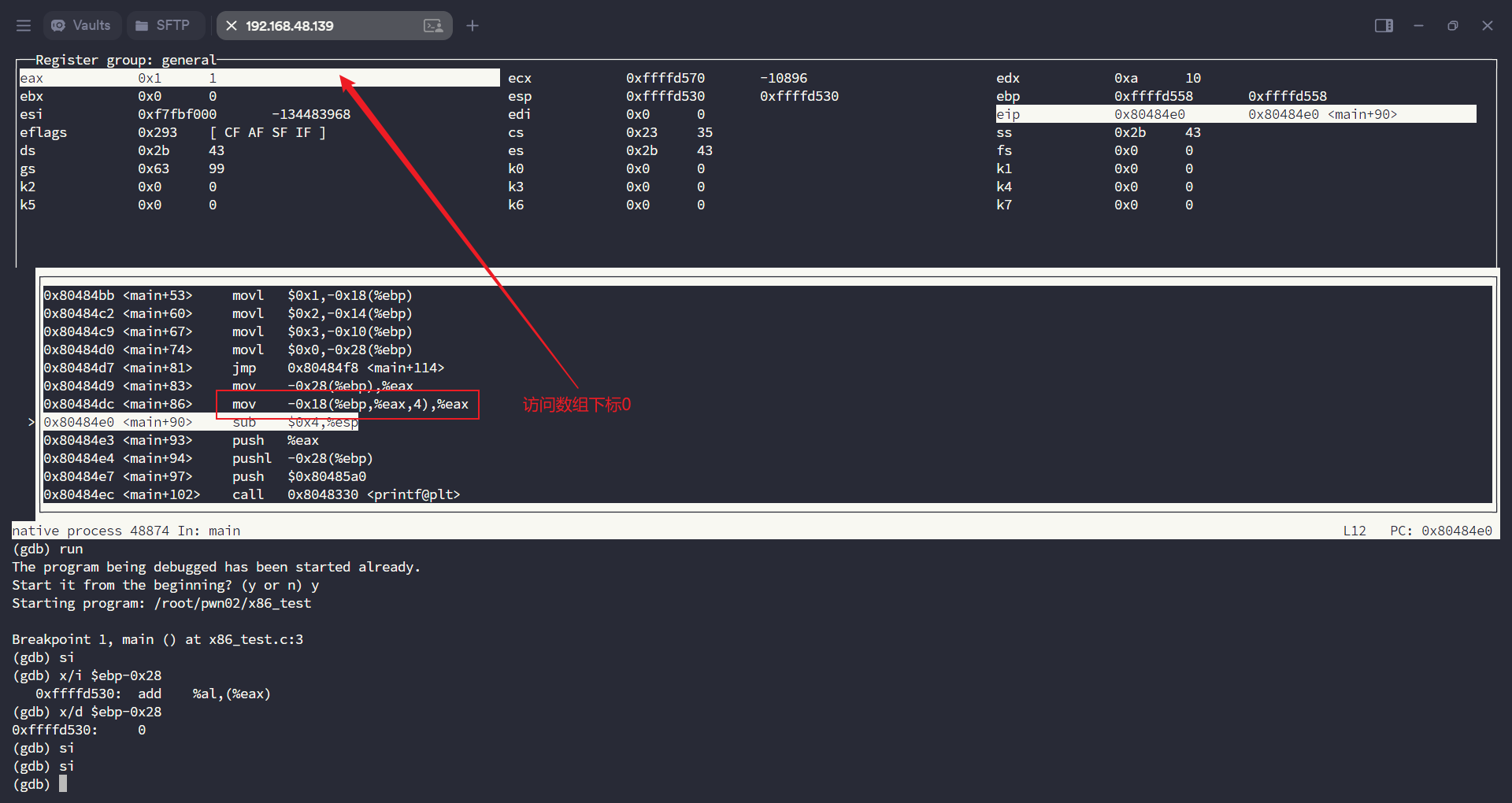

此处ebp-0x18为基地址，eax为下标，4为数据类型int的大小

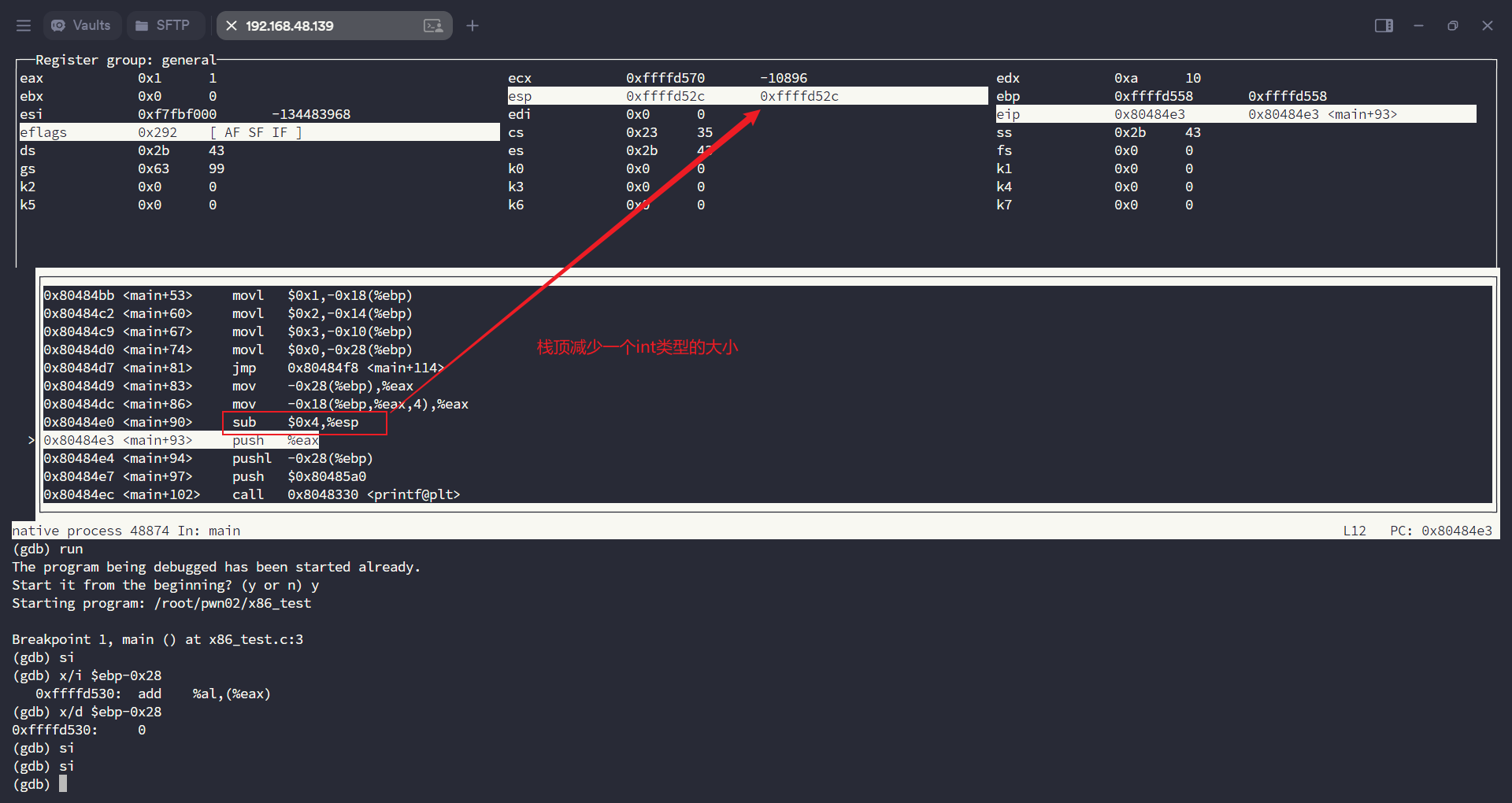

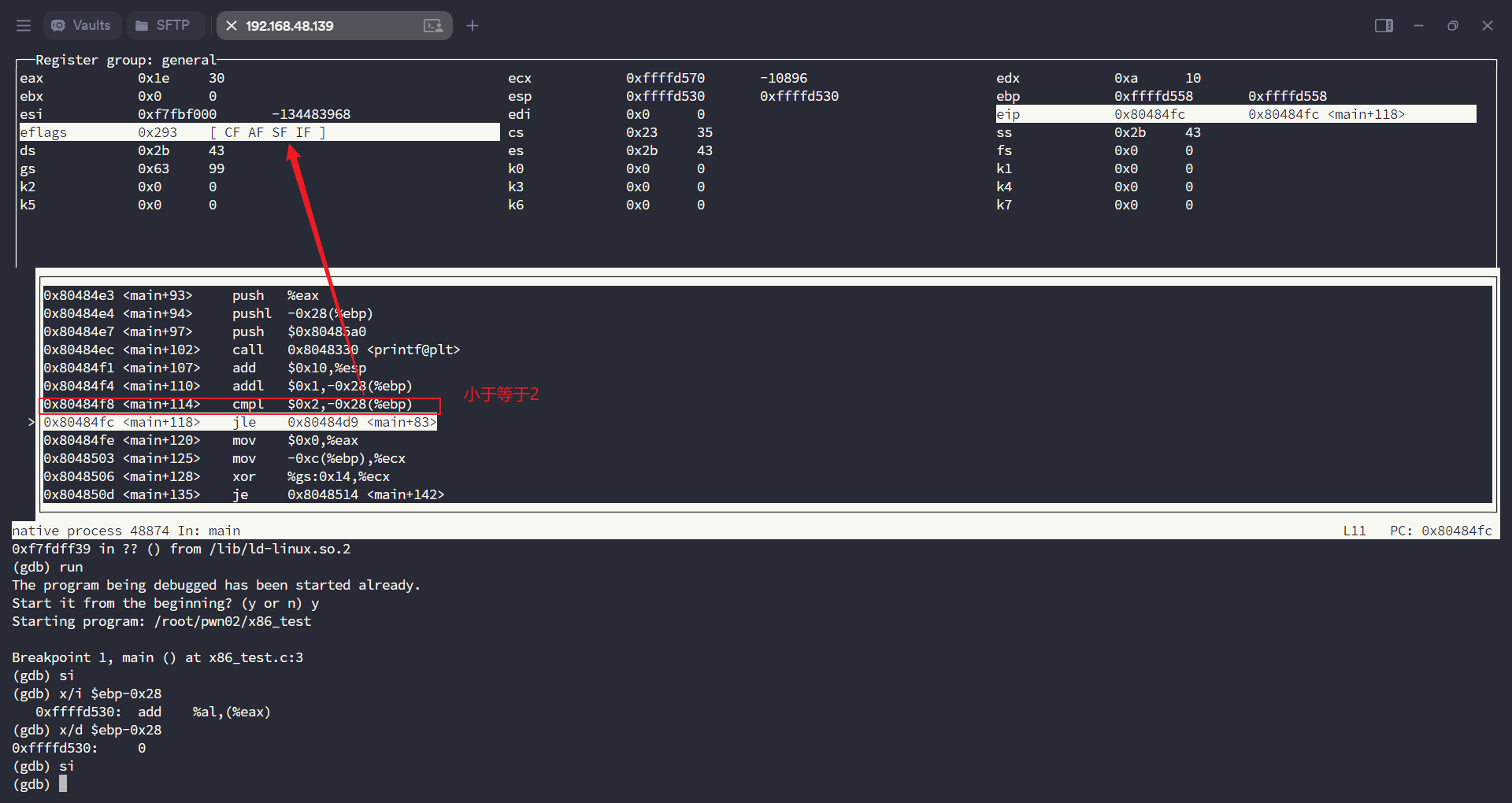

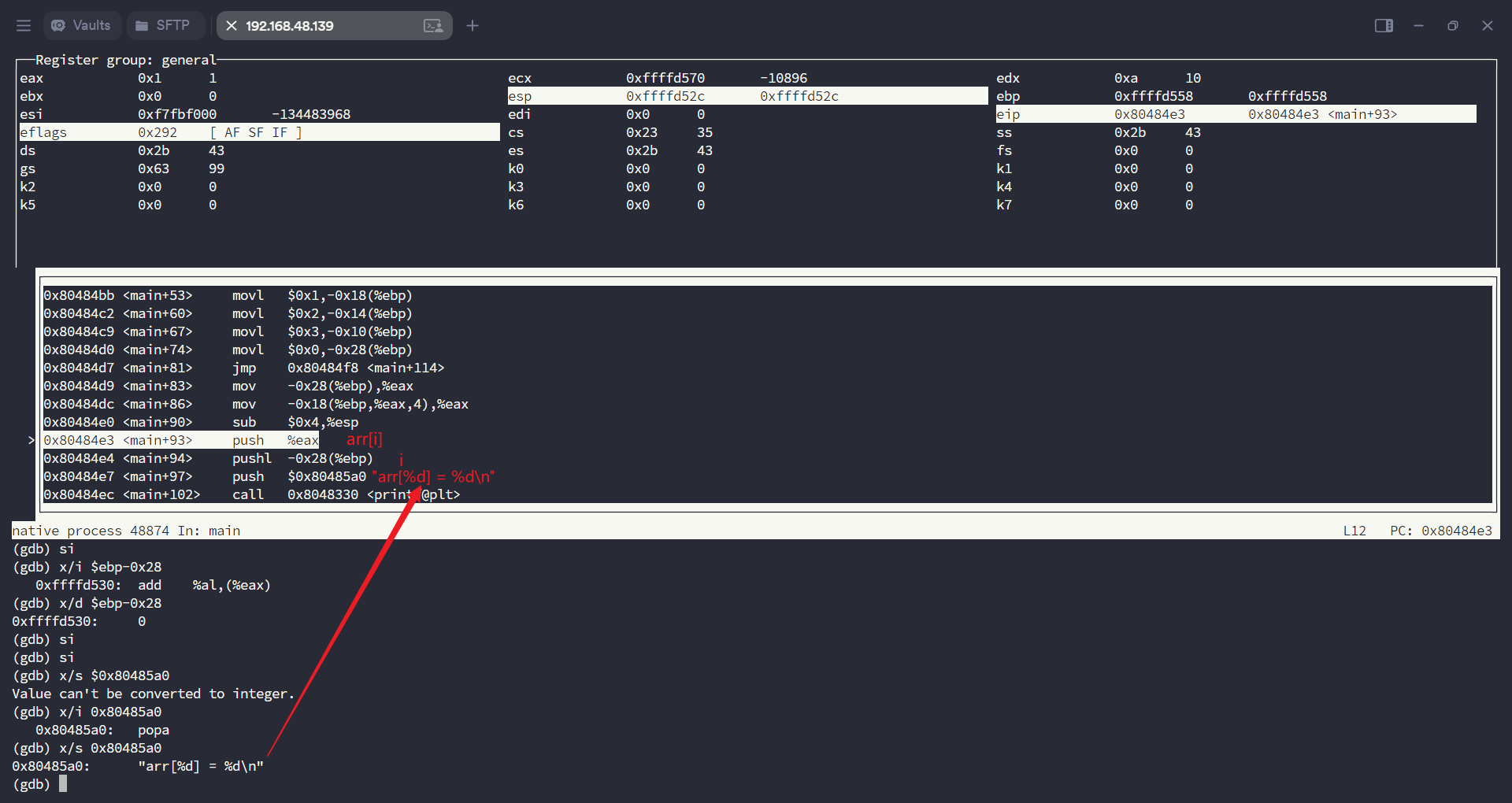

在调试的过程中可以发现每当push一个值，esp基本都会减少4，正印证了栈是从高往低增长，然后esp永远指向栈顶，ebp永远指向栈底

x86_64下的寄存器

寄存器数量扩展

除了保留所有x86兼容寄存器外，x86_64架构新增以下64位寄存器：

RAX、RBX、RCX、RDX、RSP、RBP、RSI、RDI
新增：R8、R9、R10、R11、R12、R13、R14、R15

每个寄存器均支持64位运算，并可拆分为32位、16位、8位子寄存器访问

RIP会替代EIP，作为64位的指令指针

调用约定变化

在64位系统下，参数的传递改由寄存器优先完成

System V（Linux、macOS）：

参数依次放入RDI、RSI、RDX、RCX、R8、R9
Windows x64：
参数依次放入RCX、RDX、R8、R9

超过参数寄存器数量后，继续使用栈传递，返回值通常存储在RAX寄存器

兼容模式：运行32位程序

64位处理器支持在兼容模式下运行32位程序

Windows使用WOW64（Windows on Windows 64）子系统完成兼容

Linux可以安装32位动态链接库或运行在兼容模式内核下完成支持

CPU在进入兼容模式时，将只启用前32位寄存器位宽和寻址

简单代码分析x86_64寄存器

#include <stdio.h>
long add(long a, long b, long c, long d, long e, long f) {
    return a+b+c+d+e+f;
}
int main() {
    long result = add(1,2,3,4,5,6);
    printf("Result:%ld",result);
    return 0;
}

编译指令：

gcc -g x64_test.c -o x64_test

调试：

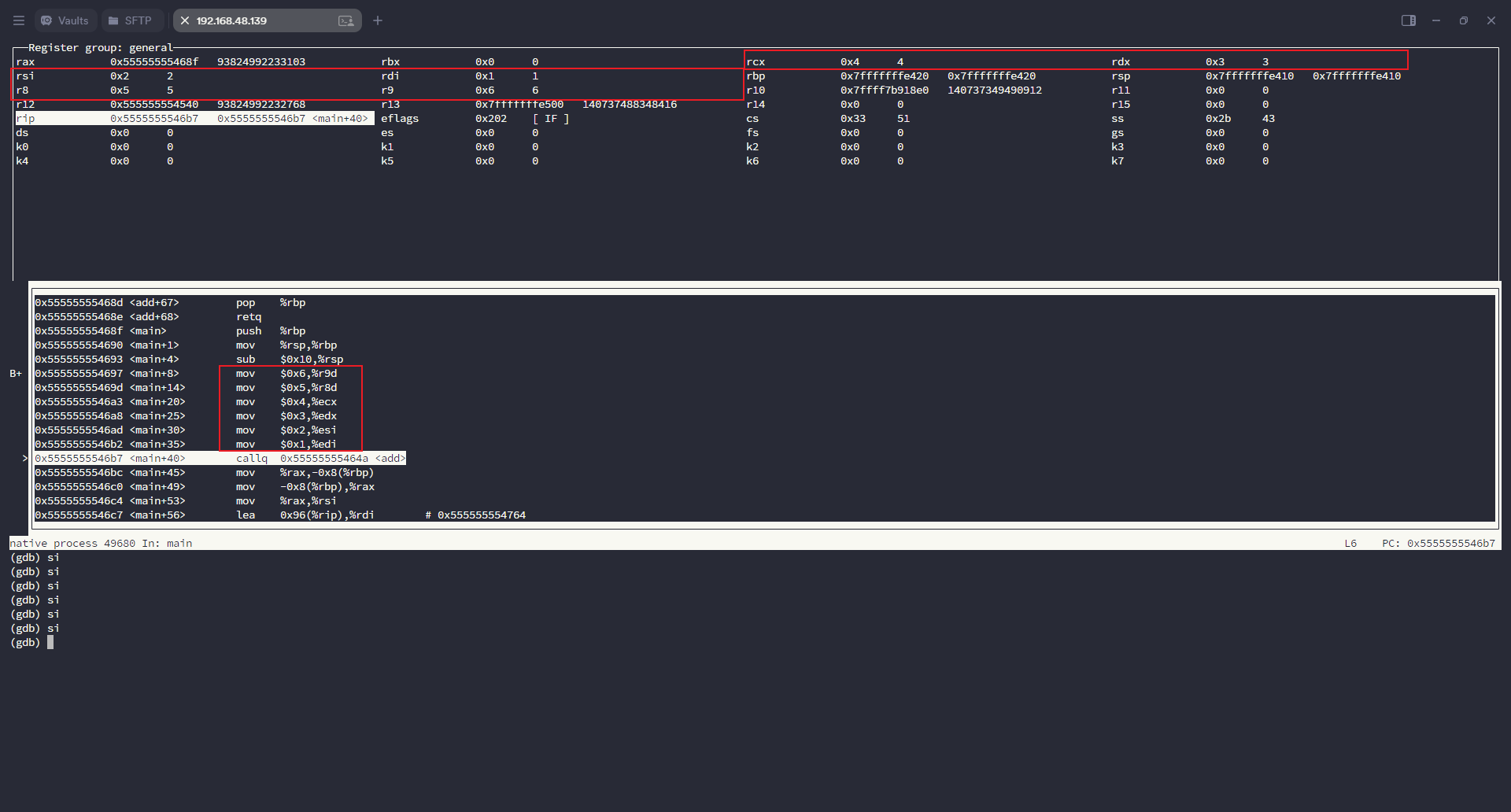

在add函数中查看RDI、RSI、RDX、RCX、R8、R9的值
使用layout reg或info reg可以实时查看寄存器变化

可以看到这边的x64位的程序传递参数先传递到寄存器的地位R9、R8、RCX、RDX、RSI、RDI，途中显示的r9d、r8d、ecx、edx、esi、edi都是32位的子寄存器

此外rip替代eip，一直指示着下一段要执行代码的地址

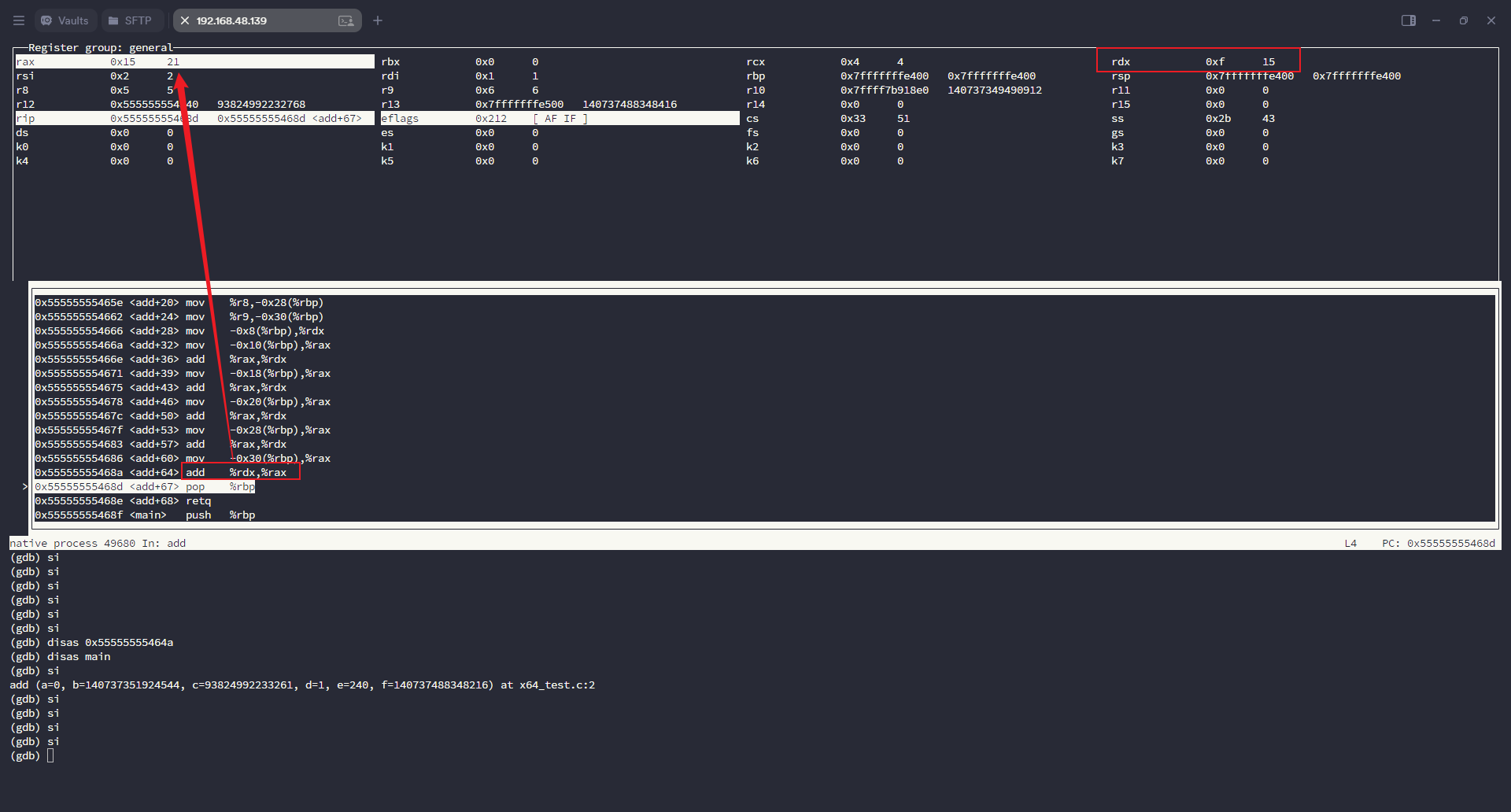

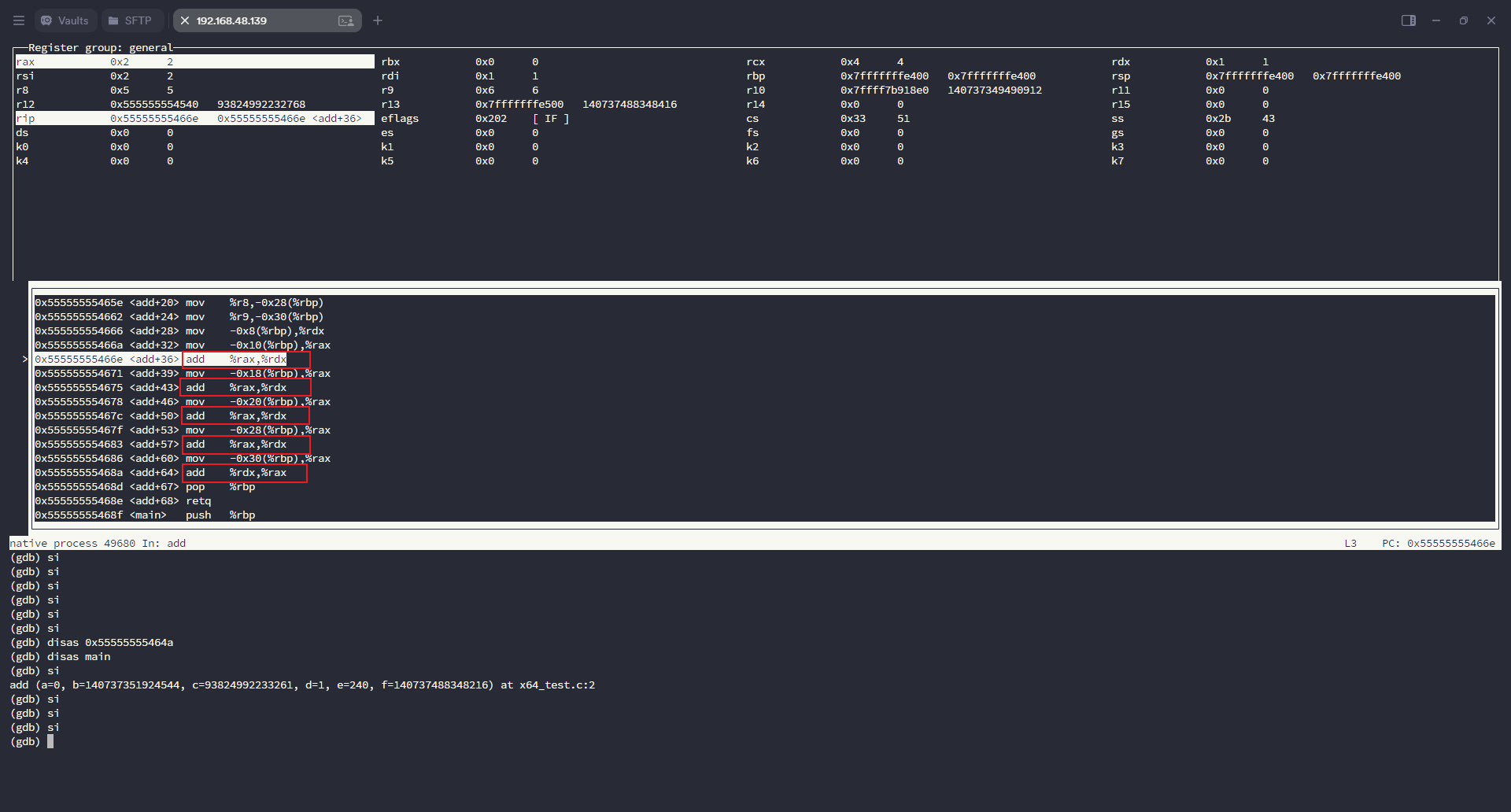

进行两两相加，值存放到RDX中

最终结果传递到RAX中

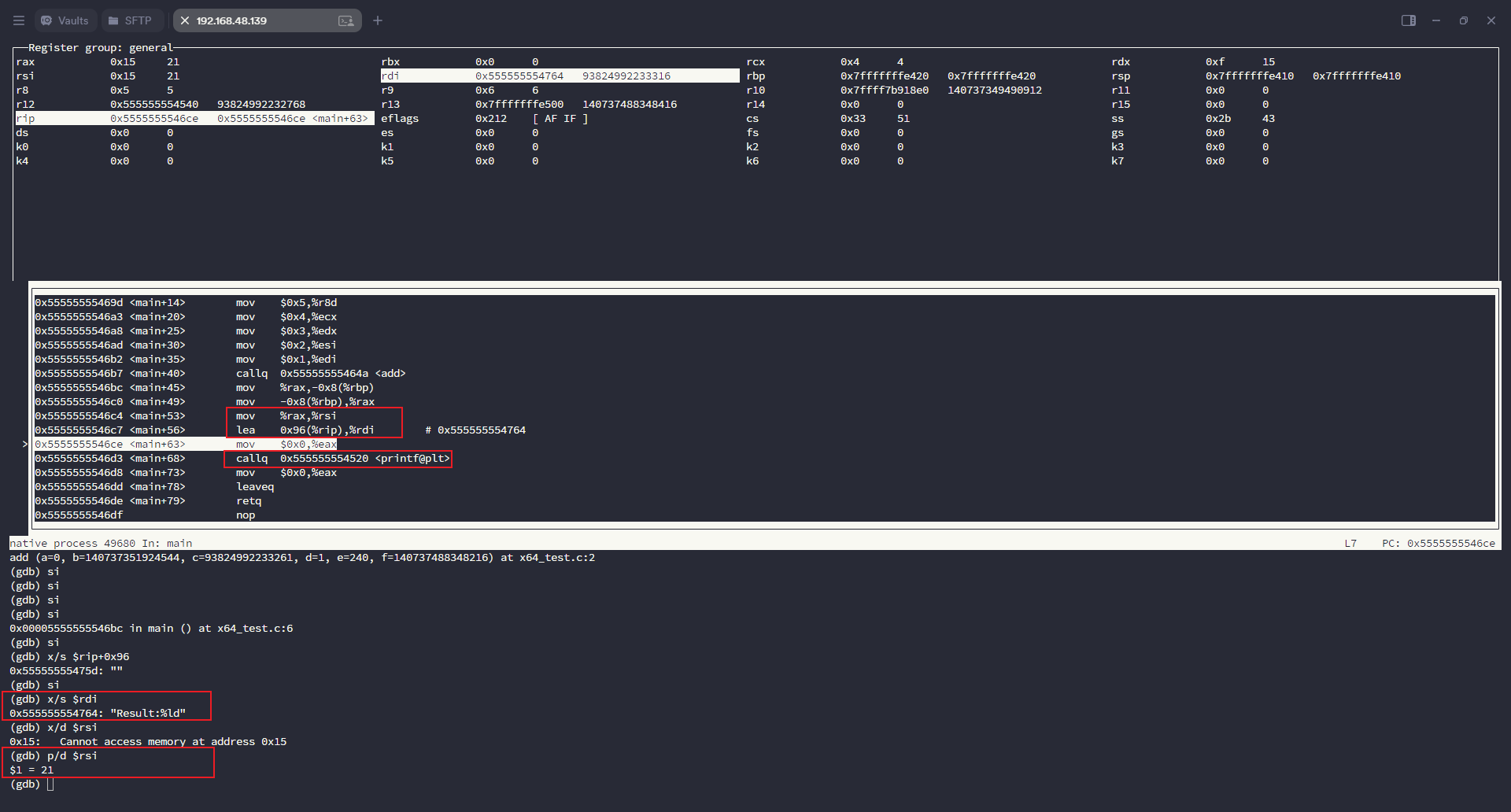

接下来就是在调用printf的时候将两个参数放入RSI和RDI了
